Istruzioni per il montaggio
ISTRUZIONI SU COME ESEGUIRE LE SAGOME
Introduzione:
Tenete presente che il prodotto finale rispecchierà la qualità della sagoma. E' importante che il vostro lavoro di sagomatura sia diligente e si passi abbastanza tempo a rifinirlo, in modo da ottenere un risultato soddisfacente.
Tenete presente che il prodotto finale rispecchierà la qualità della sagoma. E' importante che il vostro lavoro di sagomatura sia diligente e si passi abbastanza tempo a rifinirlo, in modo da ottenere un risultato soddisfacente.

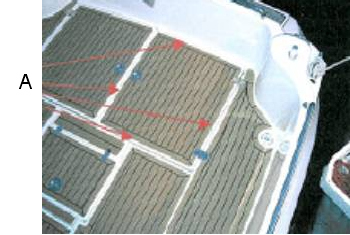

A. Iniziate, misurando inizialmente le zone piane e facili, come quadrati e rettangoli.
Se tutti i lati dei pannelli sono diritti, le misure si possono esprimere in numeri e non serve eseguire la sagoma o usate una sagoma con le varie misure inserite.
Se tutti i lati dei pannelli sono diritti, le misure si possono esprimere in numeri e non serve eseguire la sagoma o usate una sagoma con le varie misure inserite.

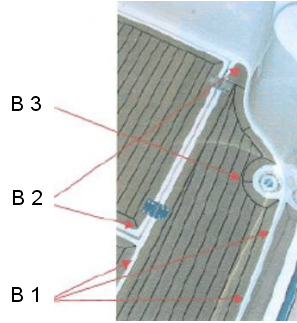

B. In seguito iniziare con le aree più difficili. Assicurarsi che la distanza tra il
bordo e la sagoma sia uguale in tutta la sua lunghezza(B1). Inoltre fare attenzione che il raggio di tutti gli angoli sia specificato nella sagoma o che tutti gli angoli siano esattamente ritagliati nella sagoma (B2). Assicurarsi che tutti i raggi numerati concernenti, i portelloni, accessori, etc. siano annotati con attenzione.
bordo e la sagoma sia uguale in tutta la sua lunghezza(B1). Inoltre fare attenzione che il raggio di tutti gli angoli sia specificato nella sagoma o che tutti gli angoli siano esattamente ritagliati nella sagoma (B2). Assicurarsi che tutti i raggi numerati concernenti, i portelloni, accessori, etc. siano annotati con attenzione.
C. Controllare nuovamente le misure di tutte le aree, entrambe le lunghezze e larghezze delle sagome.

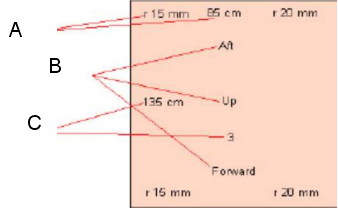

Annotare le misure su ogni sagoma. Se la sagoma non è quadrata, allora
dovete indicare dove la misurazione è stata presa sulla sagoma in base alla mezzeria dello scafo, ed annotare su ogni sagoma la direzione della prua, poppa e alto, tutte con i vari raggi. Date ad ogni sagoma un numero specifico.
A= Raggio e Larghezza. B= La descrione di dove si trova la prua, poppa e piano. C=Lunghezza e numero della sagoma.
Annotare le misure su ogni sagoma. Se la sagoma non è quadrata, allora
dovete indicare dove la misurazione è stata presa sulla sagoma in base alla mezzeria dello scafo, ed annotare su ogni sagoma la direzione della prua, poppa e alto, tutte con i vari raggi. Date ad ogni sagoma un numero specifico.
A= Raggio e Larghezza. B= La descrione di dove si trova la prua, poppa e piano. C=Lunghezza e numero della sagoma.

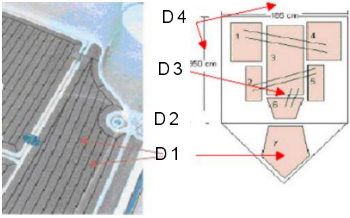

D. Fare un disegno della barca o dell'area e mettere le sagome nel senso
corretto con ognuna il proprio numero (D1), cosi che le linee di calafataggio
si seguano (D2). Ora disegnare una linea attraverso le sagome cosi da
poter disporre ogni singola sagoma in relazione a tutte le altre poste nell'area. Misurare e annotare la lunghezza e larghezza totale dell'area.
corretto con ognuna il proprio numero (D1), cosi che le linee di calafataggio
si seguano (D2). Ora disegnare una linea attraverso le sagome cosi da
poter disporre ogni singola sagoma in relazione a tutte le altre poste nell'area. Misurare e annotare la lunghezza e larghezza totale dell'area.

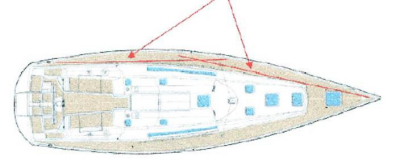

E. Barche a vela o motore che desiderano installare il Flexiteek sulla coperta,
in alcuni casi, il margine deve seguire la curva della falchetta (vedi
immagine sotto). In questo caso usate carta spessa o sagome di legno fine, le linee rette devono essere annotate sulla sagoma (E1). Tutto questo per evitare che le sagome siano danneggiate durante la costruzione che può portare ad un pannello con le curvature errate. Quanto sopra descritto deve essere eseguito con la sagoma premuta sul ponte.
E1 Line per mantenere la corretta curvatura (se la curva è parecchio lunga le linee devono essere scritte).
in alcuni casi, il margine deve seguire la curva della falchetta (vedi
immagine sotto). In questo caso usate carta spessa o sagome di legno fine, le linee rette devono essere annotate sulla sagoma (E1). Tutto questo per evitare che le sagome siano danneggiate durante la costruzione che può portare ad un pannello con le curvature errate. Quanto sopra descritto deve essere eseguito con la sagoma premuta sul ponte.
E1 Line per mantenere la corretta curvatura (se la curva è parecchio lunga le linee devono essere scritte).
Liste dei materiali che suggeriamo per le sagome:
- Carta spessa, cartone o compensato fine, non plastica.
- Nastro per fissaggio della carta al ponte.
- Matita da disegno.
- Un lungo righello per disegnare le linee.
- Un'agenda o foglio per eseguire una bozza della barca con la posizione delle
sagome su di essa.
- Un righello pieghevole e metro per annotare tutte le misure sulle sagome
- Forbici e lama da moquette per tagliare le sagome.
- Carta spessa, cartone o compensato fine, non plastica.
- Nastro per fissaggio della carta al ponte.
- Matita da disegno.
- Un lungo righello per disegnare le linee.
- Un'agenda o foglio per eseguire una bozza della barca con la posizione delle
sagome su di essa.
- Un righello pieghevole e metro per annotare tutte le misure sulle sagome
- Forbici e lama da moquette per tagliare le sagome.
Installazione sagome
L'installazione può avvenire su qualsiasi materiale, previa accurata preparazione e rispetto delle normali condizioni d'usura dei materiali epossidico.
Attenzione: essendo il materiale flessibile, si consiglia di appoggiarlo sempre su una superficie perfettamente piana. In caso di superficie vuota al disotto consigliamo di porre un supporto rigido.
- SUPPORTO LEGNO: Il Flexiteek potrebbe essere incollato direttamente sul legno, consigliamo però di applicare sempre sulla superficie da incollare uno strato abbondante di resina epossidica o meglio due strati di mat da 225 gr impregnato di resina epossidica in modo da evitare infiltrazioni sul supporto di legno in futuro.
- SUPPORTO ACCIAIO - ALLUMINIO: Il Flexiteek può essere incollato,
previa applicazione con ciclo epossidico ( Primer e Fondi). In caso di superfici non perfettamente piane, si consiglia di applicare dello stucco epossidico alla superficie ed isolarlo con fondo Epossidico prima della ricopertura.
- SUPPORTO IN VETRORESINA: Il Flexiteek può essere incollato previa
levigatura della superficie ed adeguata pulizia del supporto. In caso di
presenza di superficie diamantata o rugosa si consiglia di levigare la
stessa sino alla completa asportazione delle asperità.
Attenzione: i lavori d'incollaggio delle sagome vanno sempre eseguiti con superficie debitamente coperta e con temperature inferiori ai 25° C.
Non eseguire mai gli incollaggi delle sagome direttamente sotto i raggi solari.!!!
Attenzione: essendo il materiale flessibile, si consiglia di appoggiarlo sempre su una superficie perfettamente piana. In caso di superficie vuota al disotto consigliamo di porre un supporto rigido.
- SUPPORTO LEGNO: Il Flexiteek potrebbe essere incollato direttamente sul legno, consigliamo però di applicare sempre sulla superficie da incollare uno strato abbondante di resina epossidica o meglio due strati di mat da 225 gr impregnato di resina epossidica in modo da evitare infiltrazioni sul supporto di legno in futuro.
- SUPPORTO ACCIAIO - ALLUMINIO: Il Flexiteek può essere incollato,
previa applicazione con ciclo epossidico ( Primer e Fondi). In caso di superfici non perfettamente piane, si consiglia di applicare dello stucco epossidico alla superficie ed isolarlo con fondo Epossidico prima della ricopertura.
- SUPPORTO IN VETRORESINA: Il Flexiteek può essere incollato previa
levigatura della superficie ed adeguata pulizia del supporto. In caso di
presenza di superficie diamantata o rugosa si consiglia di levigare la
stessa sino alla completa asportazione delle asperità.
Attenzione: i lavori d'incollaggio delle sagome vanno sempre eseguiti con superficie debitamente coperta e con temperature inferiori ai 25° C.
Non eseguire mai gli incollaggi delle sagome direttamente sotto i raggi solari.!!!
Smontare tutti gli accessori inerenti alla superficie di incollaggio. Questi saranno rimessi dopo l'incollaggio.

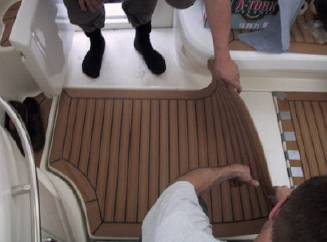

Iniziare collocando nella giusta posizione i pannelli.
Controllore che siano corretti e riprendere con carta vetrata se vi sono difetti secondari.
Quando i pannelli sono disposti correttamente, disegnare i profili con una matita.
Iniziare collocando nella giusta posizione i pannelli.
Controllore che siano corretti e riprendere con carta vetrata se vi sono difetti secondari.
Quando i pannelli sono disposti correttamente, disegnare i profili con una matita.

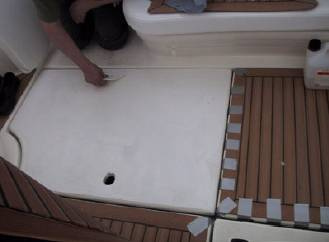

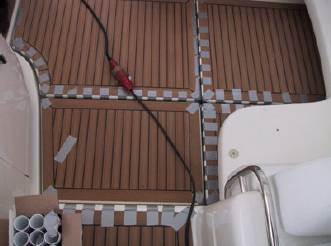

Rimuovere i pannelli e con nastro isolante ricoprire la linea fatta a matita . Per gli angoli, il metodo più semplice è ricoprire lo stesso completamente con il nastro e poi tagliare con un taglierino il profilo.
Levigare la superficie e assicurarsi che sia lavata e sgrassata con prodotti ad alcool.
Lavare la parte posteriore dei pannelli. Usare un panno pulito ed asciutto.
Aprire i vasi di colla assicurandosi che vi sia all'interno il catalizzatore corretto.
Per evitare errori mescolare completamente entrambi i prodotti. ( la copertura di un vaso da 1Kg. = 1 Mq).

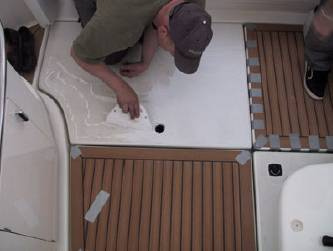

Spargere la colla con una spatola su una superficie superiore al metro quadro. Programmare l'incollaggio in modo da non chiudervi in un angolo. Per gli spazi stretti usare una spatola più piccola.
Fare attenzione che la colla sia uniformemente distribuita.
Levigare la superficie e assicurarsi che sia lavata e sgrassata con prodotti ad alcool.
Lavare la parte posteriore dei pannelli. Usare un panno pulito ed asciutto.
Aprire i vasi di colla assicurandosi che vi sia all'interno il catalizzatore corretto.
Per evitare errori mescolare completamente entrambi i prodotti. ( la copertura di un vaso da 1Kg. = 1 Mq).
Spargere la colla con una spatola su una superficie superiore al metro quadro. Programmare l'incollaggio in modo da non chiudervi in un angolo. Per gli spazi stretti usare una spatola più piccola.
Fare attenzione che la colla sia uniformemente distribuita.

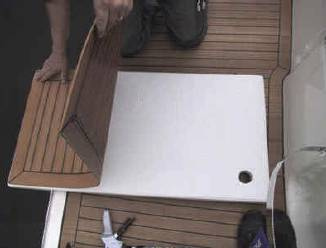

Iniziare l'incollaggio premendo un lato del pannello sulla superficie e continuare srotolando il pannello sulla colla. Accertarsi che non vi siano residui d'aria sotto il pannello.

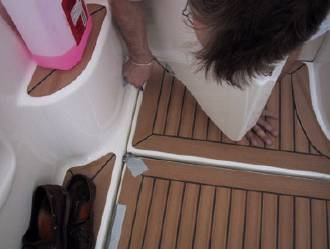

Assicurarsi che il pannello sia ben posato sulla colla. Questo si può fare mettendo dei pesi o dei sacchetti riempiti di sabbia posti uniformemente sulla superficie
Assicurarsi che il pannello sia ben posato sulla colla. Questo si può fare mettendo dei pesi o dei sacchetti riempiti di sabbia posti uniformemente sulla superficie
Lasciare la colla eccedente, quella che sotto pressione è uscita fuori dal bordo dei pannelli, asciugare per 2-5 ore secondo della temperatura dell'aria.
Dopo di che si può tagliare la colla secca con un taglierino e rimuovere il nastro. Le piccole parti di colla che accidentalmente sono attaccate alla superficie possono essere rimosse facilmente con il detergente a base d'alcol.
Pulire immediatamente la colla che può essere fuoriuscita dal pannello anteriore con un panno pulito e soluzione alcolica.
Dopo di che si può tagliare la colla secca con un taglierino e rimuovere il nastro. Le piccole parti di colla che accidentalmente sono attaccate alla superficie possono essere rimosse facilmente con il detergente a base d'alcol.
Pulire immediatamente la colla che può essere fuoriuscita dal pannello anteriore con un panno pulito e soluzione alcolica.
Montare tutti gli accessori dopo 12 -24 ore.
Attenzione a non stringere le viti troppo forti, il materiale potrebbe deformarsi.
Da ricordare
Prepara accuratamente la superficie d'incollaggio.
Non incollare più di 1 Mq alla volta.
Se il pannello è di grandi dimensioni, incollatelo un po' alla volta.
Pulire la colla che esce dai bordi con un panno pulito e detergente a soluzione alcolica.
Porre i pannelli nella corretta direzione in modo che il calafataggio sia allineato.
Assicurarsi di avere gli attrezzi richiesti, quali, spatole, nastro, matita, taglierino, panni puliti, detergente a base alcol, etc.
Fare attenzione alla temperatura dell''aria. Non deve essere sotto i 15° C o sopra i 25° C quando incolliamo i pannelli.
Spargere uniformemente la colla sulla superficie Il Flexiteek è un materiale più morbido del teak anche se a vista non si distingue.
Attenzione a non stringere le viti troppo forti, il materiale potrebbe deformarsi.
Da ricordare
Prepara accuratamente la superficie d'incollaggio.
Non incollare più di 1 Mq alla volta.
Se il pannello è di grandi dimensioni, incollatelo un po' alla volta.
Pulire la colla che esce dai bordi con un panno pulito e detergente a soluzione alcolica.
Porre i pannelli nella corretta direzione in modo che il calafataggio sia allineato.
Assicurarsi di avere gli attrezzi richiesti, quali, spatole, nastro, matita, taglierino, panni puliti, detergente a base alcol, etc.
Fare attenzione alla temperatura dell''aria. Non deve essere sotto i 15° C o sopra i 25° C quando incolliamo i pannelli.
Spargere uniformemente la colla sulla superficie Il Flexiteek è un materiale più morbido del teak anche se a vista non si distingue.
Non rimuovere o tagliare il nastro per 2-5 ore o prima che la colla sia asciutta.
